風機盤管主要由風機，換熱盤管和機殼組成，按風機盤管機外靜壓可分為標準型和高靜壓型、按換熱盤管排數可分為兩排和三排，換熱盤管一般是采用銅管串鋁翅片，銅管外徑為10～16mm，翅片厚度約0.15～0.2mm，間距2.0～3.0mm，風機一般采用雙進風前彎形葉片離心風機，電機采用電容式4極單相電機、三檔轉速、機殼和凝水盤隔熱。

借助風機盤管機組不斷地循環室內空氣，使之通過盤管而被冷卻或加熱，以保持房間要求的溫度和一定的相對濕度。盤管使用的冷水或熱水，由集中冷源和熱源供應，與此同時，由新風空調機房集中處理后的新風，通過專門的新風管道分別送人各空調房間，以滿足空調房間的衛生要求。

風機盤管空調安裝與集中式安裝相比，沒有大風道，只有水管和較小的新風管，具有布置和安裝方便、占用建筑空間小、單獨調節好等優點，廣泛用于溫、濕度精度要求不高、房間數多、房間較小、需要單獨控制的舒適性空調中。

風機盤管工作原理沒有中央空調復雜，其實我們可以把風機盤管形象的看做是一臺電扇，只是這臺電扇吹出來的風是我們需要的溫度。

風機盤管的結構

風機：由單向多速低噪聲感應安裝電動機帶動，通過調節輸入電壓改變風機轉速，使風機風量分為高、中、低三檔，由電器開關控制，相應調節風機盤管的供冷（熱）量。風機是輸送空氣的動力源，又是強化空氣側對流換熱（盤管外表面）的擾動源，與電動機一起又是機組的主要噪聲源。

盤管：是一種采用肋片管制成的空氣-水熱交換器。冷媒水（熱水）在管內流動，因冷媒水溫度低于空氣的露點溫度，所以管外表面上有凝結水，呈現濕工況下的換熱，兼有熱交換和質交換，提高了換熱效果。盤管承擔房間空調負荷的大部或全部，管排一般為3-4排。

凝水盤：與泄水接管置于盤管底下，作用是接納盤管上不斷凝結出來的水滴，由泄水接管排出室外。

空氣過濾器：與泄水接管置于盤管底下，作用是接納盤管上不斷凝結出來的水滴，由泄水接管排出室外。

風機盤管工作原理與制冷運行過程

風機盤管機組可分為水路和氣路。水路由集中空調冷（熱）源設備（如制冷機）供給冷（熱）媒水，在水泵作用下，輸送到盤管管內循環流動。氣路是空氣由風機經回風口吸入室內，然后橫掠過盤管，與盤管內的冷（熱）媒水換熱后，降溫除濕，再由送風口送入室內。如此反復循環，使室內溫、濕度得以調節。

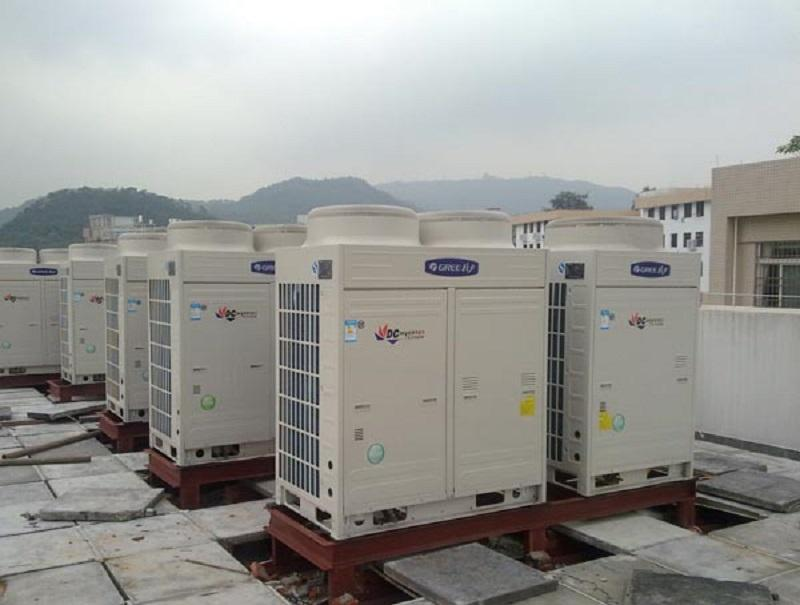

中央空調安裝運行的過程實質上是熱量轉移的過程。中央空調制冷時，典型的制冷時熱量轉移過程如下：

風機盤管加新風安裝優缺點

風機盤管加新風安裝分為兩部分，中央空調風機盤管和新風安裝，風機盤管是中央空調末端設備，新風安裝負擔新風負荷以滿足室內空氣質量，風機盤管加新風安裝是水安裝空調中一種重要形式，也是民營建筑中采用較為普遍的空調形式。

 風機盤管加新風安裝優點（與全空氣安裝相比）

風機盤管加新風安裝優點一：控制靈活，具有個別控制的優越性，可靈活地調節各房間的溫度，根據房間的使用狀況確定風機盤管的啟停；

風機盤管加新風安裝優點二：風機盤管機組體型小，占地小，布置和安裝方便，甚至適合于舊有建筑的改造；

風機盤管加新風安裝優點三：容易實現安裝分區控制，冷熱負荷能夠按房間朝向，使用目的，使用時間等把安裝分割為若干區域安裝，實施分區控制。

風機盤管加新風安裝缺點（與全空氣安裝相比）

風機盤管加新風安裝缺點一：因機組分散設置，臺數較多，維護管理工作量大；

風機盤管加新風安裝缺點二：室內空氣品質比較差，很難進行二級過濾且易發生凝結水滲頂事故。

風機盤管加新風安裝缺點三：風機盤管機組方式本身解決新風量困難，由于機組風機的靜壓小，氣流分布受限制，實用于進深小于6米的房間。

風機盤管加新風安裝優點與缺點并存，合理的設計、合適的設備選擇、正確的安裝安裝可以減少風機盤管加新風安裝帶來的缺陷，以上只是認識一下風機盤管加新風安裝優點和缺點，對于設計師而言，可以做到取長補短；對于消費者而言，可以趨利避害，選擇適合自己的空調安裝。

風機盤管設計選型要點

風機盤管機體小，布置靈活、安裝方便、占用建筑空間較少，便于配合內裝安裝。但怎樣根據業主的不同需求，結合設計圖紙選擇較好的風機盤管應用到實際工程中去，應充分考慮了以下幾點：

1、冷量的校核

目前市場的產品，一般都是名義制冷量而實際運行中的冷量應是冷量×單位時間內的平均運行時間，即改變運行時間或風量，都會(huì )影響機組的輸入冷量。所以并非名義冷量越高越好。如果僅按高冷量選用機組，會(huì )出現供冷能力過大，導致開動率過低，換氣次數減少，室溫梯度加大，還會(huì )加大安裝容量和設備投資，空調能耗加大，空調效果降低。所以冷量?jì)H作為選設備的必要條件之一，還應兼顧其它因素。

2、風量校核

主要按房間品質要求校核換氣次數。送風溫差越小，換氣次數越多，則空氣品質越好，就越舒適，為什么有的空調房間感受有異味、悶氣，就是風量校核沒有處理好。由于風機盤管的名義風量是在不通水，空氣進出口壓差為零的工況下測定的，故存在一些不切實際的因素，所以實際確定風量是應將這部分理想狀態下的風量值扣除，通過經驗測算，這部分增補風量應占名義風量的20—30%。

3、送、回風方式

送、回風方式即形成所謂的氣流組織，其合理與否直接影響到空調房間的溫度場、速度場的均勻性和穩定性，也即空調效果的好壞。合理的氣流組織要求一定的送風速度，避免氣流短路，以保證一定的射流長度。風速取決于機外靜壓，送風量、送風口等因素。機外靜壓過低，會(huì )導致風量下降，射程降低，房間冷熱不均，設計氣流組織與實際運行狀態在曲線圖上存在較大差異，故應根據實際的建筑格局、房間的結構形式，進深、高度等情況，選擇中檔風量、風速指標來相應選擇風機盤管型號。

4、其它因素

a．噪音指標控制在40dB以下，對噪音偏大的風機盤管，加裝消聲處理裝置，阻力值不大于10Pa。

b．安裝、安裝中質量注意保溫質量，冷凝水的排放，坡向，管件接頭，安裝清洗。

c．水安裝的設置方式水平安裝還是垂直安裝，部分工地選用垂直安裝，能較好的保證冷凝水的排放，保證了房間的層高要求。

風機盤管控制原理與接線

風機盤管簡單控制：使用三速開關直接手動控制風機的三速轉換與啟停。

風機盤管溫度控制：使用溫控器根據設定溫度與實際維護溫度的比較、運算，自動控制電動兩/三通閥的開閉，風機的三速轉換，或直接控制風機的三速轉換與啟停，從而通過控制安裝水流或風量達到恒溫。

風機盤管分類與參數性能

按形式：臥式暗裝、臥式明裝、立式暗裝、立式明裝、卡式五種；

按厚度：超薄型、普通型；

按有無冷凝水泵：普通型、豪華型；

按機組靜壓：0Pa、12Pa、30Pa、50Pa、80Pa （機外靜壓）；

按照排管數量 ：兩排管、三排管；

按制式：兩管制、四管制；

風機盤管所說的幾排指的是風機盤管表冷器銅管的排數，一般的二排就是銅管兩排，每排8根，一共16根銅管；三排就是銅管三排，每排8根，一共24根銅管。銅管的根數越多，制冷效果越好。

兩管制：普通風機盤管夏季走冷水制冷，冬季走熱水制熱；

四管制：多用于一些比較豪華場所，可以同時走熱水和冷水，即可以根據需要有的房間制冷，有的房間取暖。

參數變化對性能造成的影響

據統計，供水溫度升高1℃時，制冷量減少10%左右，供水溫度越高，減幅越大，除濕能力下降。

供水條件一定，風機盤管風量改變時，制冷量和空氣處理焓差隨著變化，一般是制冷量減少，焓差增大，單位制冷量風機耗電變化不大。

風機盤管進、出水溫差增大時，水量減少，換熱盤管的傳熱系數隨著減小。另外，傳熱溫差也發生了變化，因此，風機盤管的制冷量隨供回水溫差的增大而減少，據統計當供水溫度為7℃，供、回水溫差從5℃提高到7℃時，制冷量可減少17%左右。

風機盤管常見故障現象

風機噪音故障表現及處理方法：

1、軸承損壞產生的噪音；處理方法是更換軸承。

2、運轉時與吊頂產生的噪音；處理方法是調整盤管吊桿螺母高度，或處理風口與吊頂龍骨的摩擦。

3、管道中有空氣產生的噪音；處理方法是在盤管排氣閥、樓層排氣閥、末端排氣閥將管道中空氣排盡。

風機不能啟動或運行速度慢故障表現及處理方法：

1、溫度開關損壞；用電筆測量溫控開關輸入端和風機輸出樁頭是否有電，如判斷溫度開關損壞，可更換或維護溫度開關。

2、運行速度慢：

a、感覺一下風機表面溫度是否正常；暖通南社

b、停機后手動轉動風葉，感覺轉動是否靈活，如有阻力更換風機軸承；

c、如手動盤運轉正常，更換啟動電容；

d、測量電機線圈電阻，如不正常更換電機。

空調效果差或沒效果：

1、打開盤管排氣閥，檢查安裝循環水溫是否正常；

2、檢查進出口溫度：

a、溫差很小，打開盤管排氣閥，檢查水溫是否正常，如水溫正常，再檢查二通閥是否打開，如二通閥未打開，繼續檢查二通閥供電是否正常，檢查Y型過濾網是否堵塞；

b、進出口溫差正常，查看房間保溫是否正常，比如門窗是否關閉，如門窗未關空氣對流后，空調就沒有效果，應與客戶做好解釋工作；

c、進出口溫差偏大出風口風量小，檢查進風口濾網是否有灰塵，檢查風機轉速是否正常。

空調有異味：

1、檢查、清洗進風口風濾網；

2、檢查盤管翹片是否有灰塵，如果有灰塵應實施清洗方案；

3、檢查風管內是否有異物、灰塵、積水等，清洗干凈去除異味。

4、檢查積水盤有沒有異物。

空調漏水：

1、排水不暢：a、檢查節水盤是否堵塞，b、檢查排水管是否堵塞，c、檢查排水管道坡度是否合理。

2、保溫層脫落，恢復保溫層。

3、排氣閥漏水，關緊排氣閥。(暖通南社）

4、軟管、閥門、管件漏水，關閉總閥再進行更換。

空調水管爆管緊急處理：

1、打開泄水閥排水減壓；

2、關閉空調主機、膨脹水箱補水閥增壓泵、循環泵；

3、關閉爆管區域總閥；

4、關閉爆管區域電源；

5、危及到電梯時，關閉電梯電源，盡量停到高于爆管樓層；

6、及時挪開重要物資，清理積水。
