安裝設計時注意事項

空氣源熱泵機組設計

1、空氣源熱泵機組是通過與空氣中的能量進行交換來為室內制取熱量，所以空氣源熱泵主機一定安裝在空氣暢通的場所，不宜安裝在狹小的天井或者周?chē)袊鷵醯牡胤?。主要以供熱為主的空氣源熱泵主機宜安裝在向陽的場所?？諝庠礋岜弥鳈C安裝的平臺或場所一定要有維修的空間?？諝庠礋岜冒惭b耗電量較大，尤其安裝電輔熱時，電量還會(huì )增加，所以在設計時一定要注意電容量是否滿足?？諝庠礋岜弥鳈C水泵外置時，熱泵主機一定要與水泵具有連鎖控制，不能孤立運行。

空氣源熱泵制熱量與建筑負荷的匹配

2、室內舒適度的維持，主要是空氣源熱泵主機的制熱量要與建筑的熱負荷匹配，同時與末端設備的形式和總散熱量有關。建筑熱負荷決定了熱泵主機的選型，在常規大型建筑主機選型時，一般會(huì )考慮小于1的同時使用系數，對于面積在100m2的居民建筑，不建議考慮同時使用系數，如果條件允許，建議熱泵主機按照建筑熱負荷的110%～120%選擇。另外，熱泵主機的選型還與末端設備的選型有關，如果末端設備是散熱器，不建議熱泵主機選??；如果末端設備是風機盤管，熱泵主機可以適當選小，建議不宜小于建筑熱負荷的85%?？諝庠礋岜弥鳈C的選擇相對復雜，一定要結合建筑的保溫情況、結構類型、采暖安裝的使用情況以及應用場所的室外環境有關。

兩臺及以上空氣源熱泵主機并聯運行

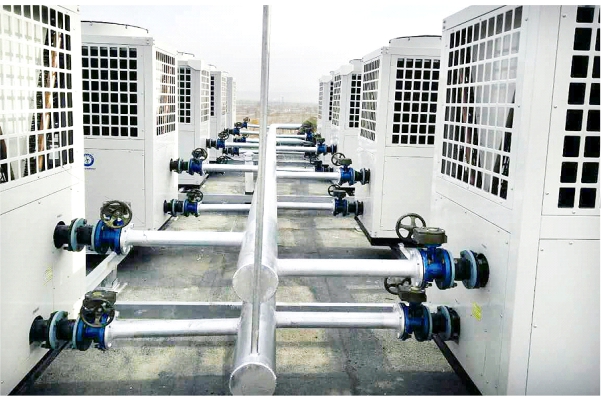

3、當建筑面積較大時，建筑的熱負荷就會(huì )很大，這時會(huì )選擇兩臺或者兩臺以上的熱泵主機。此時熱泵主機一般采用并聯形式，當熱泵主機并聯時，就會(huì )發生其中一臺熱泵主機會(huì )報警的情況，發生主機報警的情況主要有以下兩種：

（1）空氣源熱泵主機自帶水泵空氣源熱泵主機一般自帶水泵，當兩臺及以上熱泵主機并聯時，就容易出現水泵相互“搶水”的現象，即由于水泵開啟時間不同，水泵的水量就會(huì )不同，這時就會(huì )出現其中一臺熱泵缺水報警。對于這種現象，主要是因為安裝設計導致的，其解決方案如下：

①加大進、出熱泵主機之間的并聯管的管徑，建議選大兩號，比如并聯管徑實際設計為DN50，應設計為DN80較為合適，這時的并聯管就如同分集水器的作用；

②在每一臺熱泵主機前加設止回閥，熱泵主機是按照單臺運行的情況考慮的，熱泵主機水泵的出水口沒有止回閥，兩臺及以上熱泵主機并聯運行時，如果沒有止回閥，也會(huì )造成主機短路而報警。

（2）空氣源熱泵安裝外置水泵空氣源熱泵外置水泵，且當兩臺及以上熱泵主機并聯時，也會(huì )出現熱泵缺水報警的現象，出現這種情況主要是因為熱泵主機得水不均。對于這種現象，主要解決方案如下：

①水泵進入到每一臺熱泵主機距離相等或者相近，使進入到熱泵主機的阻力盡量相等；

②加大進入和出熱泵主機之間的并聯管的管徑，建議選大一號，比如并聯管徑實際設計為DN50，應設計為DN65較為合適；

③水泵的流量在選擇時，建議水泵流量大于熱泵主機總和的1.2倍。

空氣源熱泵安裝輔助熱源的設計

4、當室外環境處在極端惡劣時，空氣源熱泵主機的效率就會(huì )下降，再加上熱泵主機在低溫狀態下的除霜，也會(huì )影響安裝的制熱量，進而造成室內溫度降低，使室內的舒適度下降。解決這種現象，一般在安裝設計時，要考慮一定量的輔助熱源作為補充。輔助熱源主要形式有電加熱器、天然氣鍋爐和太陽能輔助熱源等，采用哪一種輔助熱源形式，應當根據每一戶的現場條件和用戶的使用情況來決定。由于電加熱器使用方便、維護簡單，通常情況下，采用電加熱器作為常用的輔助熱源。

采用電加熱器作為輔助熱源時，要注意以下幾點：

（1）輔助電加熱器應與熱泵主機相連鎖，安裝不運行，輔助電加熱器不得啟動；

（2）當安裝水溫降低到一定溫度時，輔助電熱器應自動啟動；

（3）安裝溫度應有最高值設計，當安裝溫度高于設定值時，輔助電加熱器應停止運轉；

（4）輔助電加熱器的容量一般為熱泵主機的20%～30%。

空氣源熱泵安裝水容量的設計

5、當空氣源熱泵安裝的水容量較小時，空氣源熱泵主機就會(huì )啟停頻繁，熱泵主機啟停頻繁就會(huì )對電網造成沖擊。當熱泵主機除霜時，還會(huì )造成安裝水溫急劇下降，影響室內的舒適度。增加安裝水容量，就是加大安裝的熱容，主要解決方案如下：

（1）增加熱水水箱。在安裝中增加一個熱水箱，熱水箱的容積應根據現場情況確定，熱水箱的位置建議在熱泵主機的出水端，這樣水溫不至于下降得很大。

（2）加大安裝的管徑。加大安裝管徑并不能從根本上改變安裝的熱容，僅是延遲室內溫度的降低。

（3）增加安裝輔助熱源。輔助熱源不是增加安裝的水容量，而是改變了安裝的熱容，當安裝水溫下降時，輔助熱源進行輔助加熱，同樣也會(huì )提高安裝的水溫，也會(huì )保證室內溫度不會(huì )下降很快。輔助熱源建議安裝在熱泵主機的出水端，這樣保證安裝出水溫度不至于下降劇烈。

安裝安裝時注意事項

空氣源熱泵安裝在安裝時除了按照相關國家規范和標準外，還應注意一些特殊的安裝注意事項。

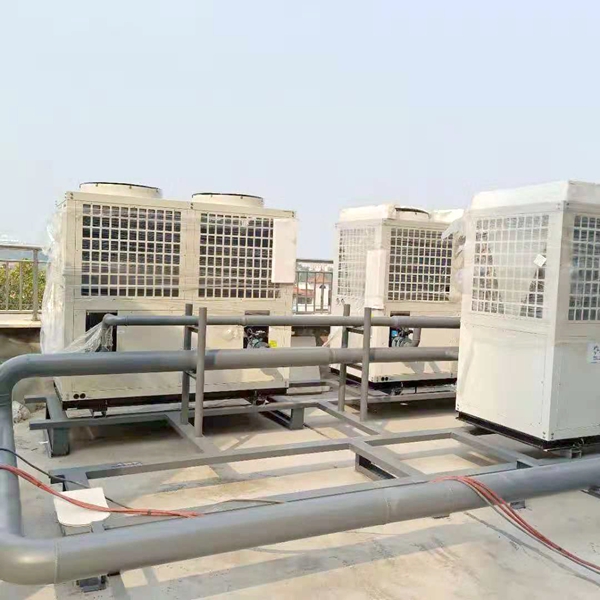

空氣源熱泵機組安裝

1、（1）空氣源熱泵主機安裝在屋頂時，主機基礎應坐落在建筑立柱或承重梁上；空氣源熱泵主機安裝在室外空地時，主機基礎應當牢固和堅實；空氣源熱泵主機與基礎之間還應有減震裝置。

（2）空氣源熱泵主機支座距離不應低于300mm，即空氣源熱泵主機底部與基礎之間要保證有一定的距離。

（3）空氣源熱泵主機與管道之間要有軟連接。

（4）空氣源熱泵安裝應當安裝水流開關，當安裝水流量不足時，主機將自動關機。

（5）空氣源熱泵主機要有一定的防護措施，主要是防止熱泵主機對兒童造成傷害。

水管安裝及保溫

2、（1）空氣源熱泵安裝的水管主要有鍍鋅鋼管和塑料水管，這兩種水管的支吊架距離是不相同的，要根據實際情況進行選擇。

（2）空氣源熱泵安裝內置水泵時和外置水泵時，在水泵吸入口的管段上要設置過濾器，以保證安裝正常運行。

（3）管道在保溫時，一定要注意保溫之間不留間隙，以免空氣滲入進去，從而造成熱量損失。

（4）管道在做支吊架時，不要形成“熱橋”和間隙，以免熱量損失。

電氣安裝及線路鋪設

3、（1）安裝控制箱安裝在易操作的地方，配電箱宜安裝在戶內，且維護方便。

（2）配電箱至熱泵主機之間的電源線，宜采用鋼管保護，尤其不能被小孩兒觸摸到。

（3）熱泵主機電纜及配電開關的選擇宜適當放大。

安裝沖洗及安裝打壓

4、（1）安裝安裝完畢后，要進行安裝沖洗，沖洗時，水流不得經過熱泵主機、熱水箱和末端設備。

（2）安裝沖洗完畢后，要對安裝進行打壓試驗，試驗壓力及壓降要符合設計要求。

（3）安裝沖水時要同時打開排氣閥，邊沖水邊排氣，待安裝充滿時，可以打開水泵運轉，同時也要注意不斷排氣和補水。

空氣源熱泵安裝不僅環保節能，還具有維護方便、應用靈活等特點，備受廣大用戶喜愛，只要精準設計、精心安裝，就會(huì )得到較為滿意的供暖效果。
