中央空調水系統主要由以下幾個關鍵部分組成：

一、核心設備

1. 中央空調主機
   • 蒸發器：液態冷媒在蒸發器內吸收熱量，由液態變成氣態，降低冰水溫度。
   • 壓縮機：對冷媒進行壓縮，提升壓力，是整個制冷循環的基礎。
   • 冷凝器：對壓縮機出口的高溫、高壓氣體進行冷卻，使其氣態變成液態。
   • 經濟器：部分液態制冷劑由于節流孔板的壓降會(huì )散發成氣態，將這部分氣態制冷劑旁通到壓縮機，從而減少制冷系統的功耗，提高制冷效率。

二、循環水泵

1. 冷卻泵
   • 負責將冷卻水從冷卻水塔輸送至冷凝器，進行熱交換后再送回冷卻水塔。
2. 冷凍泵
   • 負責將冷凍水從蒸發器輸送至室內風機盤管，進行熱交換后再送回蒸發器。

三、冷卻水塔

• 作用：利用挾帶廢熱的冷卻水在塔內和空氣進行接觸熱交換，通過蒸發作用散去制冷空調系統中產生的廢熱。
• 類型：依空氣與水的相對流路方向，冷卻水塔可分為反向流式（逆流式）及交叉流式（橫流式）。

四、輔助設備

1. 膨脹水箱
   • 吸收由于溫度變化帶來的系統水的體積膨脹，有利于系統中空氣的排除，并保持一定的靜壓。
2. 除污器與自動反沖洗過濾器
   • 用于凈化水質，防止雜質進入系統影響設備性能。
3. 電子水處理儀、Y形過濾器、止回閥、泄水及放氣閥
   • 這些設備共同維護水系統的穩定運行，確保水質純凈和系統壓力穩定。

五、管道系統

• 冷卻水管道：連接冷卻泵、冷凝器和冷卻水塔，形成冷卻水循環。
• 冷凍水管道：連接冷凍泵、蒸發器和室內風機盤管，形成冷凍水循環。

六、末端裝置

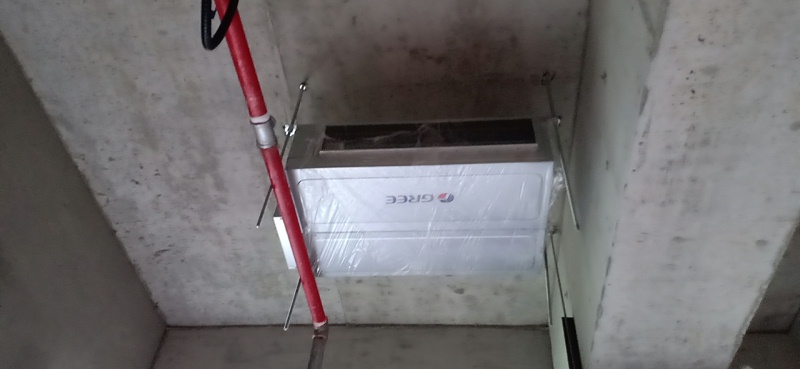

• 風機盤管：位于室內，負責將冷凍水循環帶來的冷量傳遞給室內空氣，實現降溫。
• 空氣處理機組：用于對室內空氣進行更復雜的處理，如加濕、除濕、過濾等。

綜上所述，中央空調水系統是一個復雜而高效的系統，各組成部分相互協作，共同實現室內環境的調節和控制。在選購和安裝中央空調水系統時，建議咨詢專業的空調設計師或工程師，以確保系統的穩定性和高效性。
