產品特點

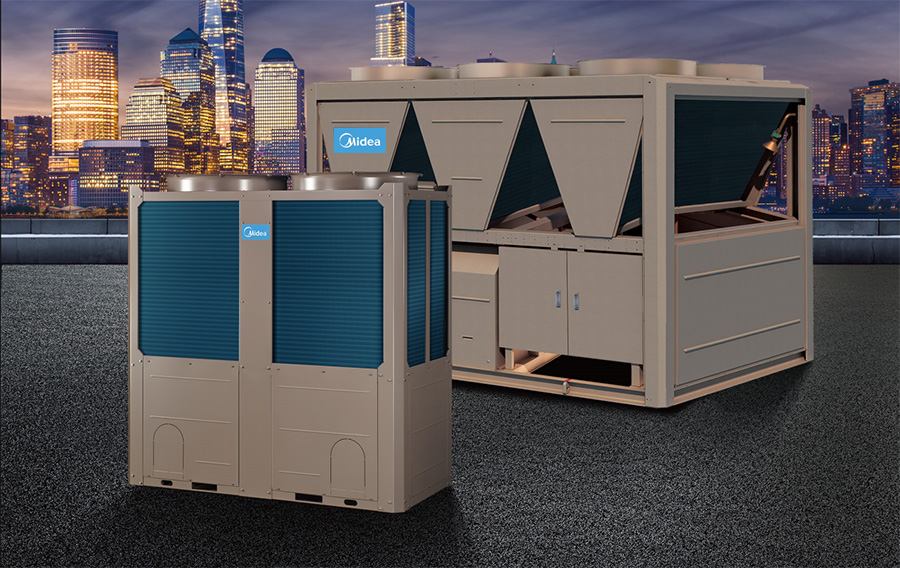

美的烈焰系列空氣源熱泵機組，分為：變頻系列、定頻系列以及低溫大渦旋機組系列，均采用模塊化設計，制熱能力從31kW~440kW均勻排列，最大制熱量可達3520kW，形成31kW-3520kW范圍內的組合產品，其末端可選配地暖、散熱片、風機盤管等，為酒店、賓館、醫院、工廠、公寓、辦公樓、養殖畜牧業、農業大棚等各類建筑場所提供了完美的解決方案。

變頻烈焰系列

變頻烈焰系列分別有DN-VE380/NSN1H、DN-VE750/NSN1-H兩個型號，最大并聯臺數為16臺，制熱能力段可覆蓋36.5kW~1176kW。

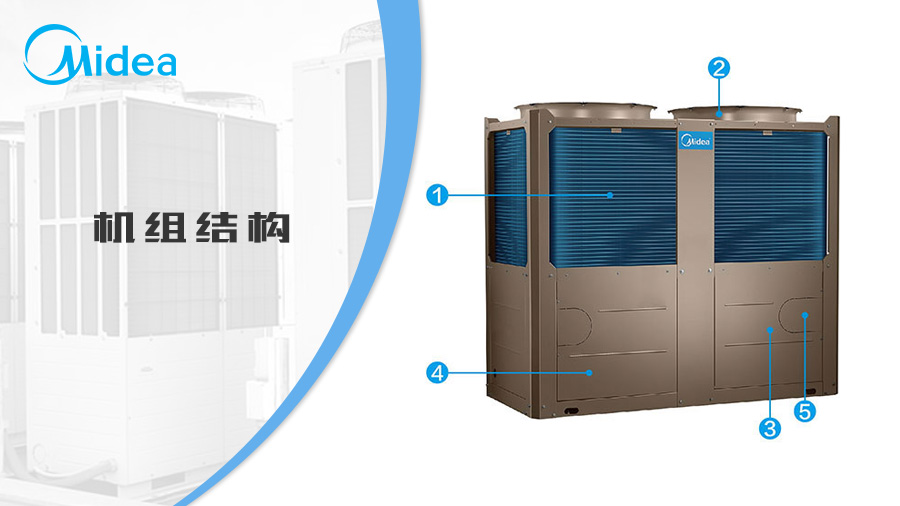

機組產品結構

• 四面回風換熱器：采用高效四面回風換熱器，大幅提升換熱面積和效率，縮小了整機尺寸和重量；且回風均勻不易結霜；在化霜時，也可更快完成化霜，提高機組制熱效率
• 電機：大尺寸風葉與直流變頻電機結合，電機無級變頻控制主板，可根據安裝運行變化進行高精度無級調速控制，根據機組能力變化調節輸出最適合的風量，運行更穩定，噪音更低
• 變頻氣液混合噴射壓縮機：三菱壓縮機，性能可靠，可在低溫工況下持續穩定制熱
• 電控安裝：電控安裝采用名優元件，質量有保障，同時采用冷媒散熱技術，確保變頻模塊穩定散熱，高溫環境下仍能可靠運行
• 殼管換熱器：10匹以上機型（不包含10匹）采用螺旋式折流板殼管換熱器，換熱面積更加充分，機組換熱更加高效

自適應負荷變化需求，溫度剛好更舒適

• 美的烈焰系列空氣源熱泵機組采用全直流變頻設計，壓縮機可進行無級寬頻調節
• 機組可根據室內外負荷精準調節冷媒輸出，使出水溫度和轉速恒定
• 無需頻繁啟停，更加節能，并能給用戶帶來舒適節能的采暖效果

氣液混合噴射技術，大幅度提升低溫制熱能力

• 美的特別使用氣液混合噴射增焓技術，在壓縮過程中補充大量氣液混合制冷劑，大幅提升低溫下的排氣量
• 配合直流變頻控制技術，進一步提升低溫制熱與能效
• 即使在-30℃的嚴寒環境下，機組依然保持強勁的制熱能力

多項技術確保機組穩定運行

• 冷媒散熱技術，惡劣氣候仍然穩定運行：變頻機組采用先進的冷媒散熱技術，進一步提升電控冷卻效率，確保變頻模塊穩定散熱，可靠運行
• 自動除積雪：為了防止冬季室外機積雪，在外界氣溫較低時，機組會(huì )定時自動開啟風機，清除積雪或落葉
• 二次過冷技術：為確保冷媒的有效過冷，采用不銹鋼釬焊板式換熱器，進行二次過冷回路設計，有效提高冷媒的過冷度，實現機組能力的提升
• 防逆風功能：當外部力量促使風扇逆向旋轉的情況下，在機組啟動時，會(huì )先將風扇停止，然后重新按照程序正向旋轉，保護風機不受損壞
• 底盤快速排水：采用多孔框架式底盤，冷凝水可以迅速排出，避免機組結冰，底盤上可選配電加熱帶，在除霜時開啟，防止底盤冰霜累積，保證排水順暢

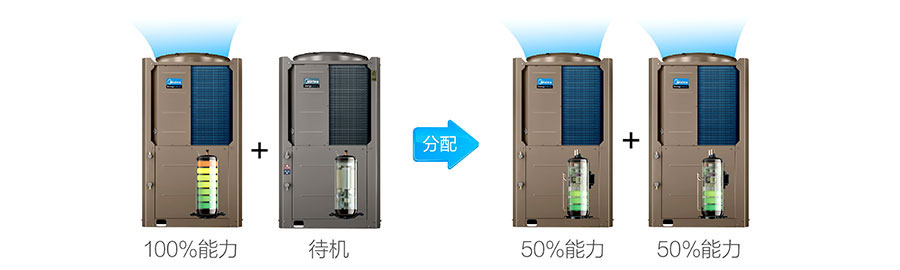

• 能力智能分配，保持高能效區間：運行當多臺機組并聯時，機組能自動進行能力計算并合理分配，使每臺機組保持在能效區間運行，充分利用換熱器的能力，避免零部件在滿負荷時的耗損，達到節能的目的

定頻烈焰系列

定頻烈焰系列分別有DN-Y310/NSN1-H 、DNL-E880NSN1H 、DNL-E1550/NSN1-H1三個型號，制熱能力段可覆蓋31kW~1408kW。

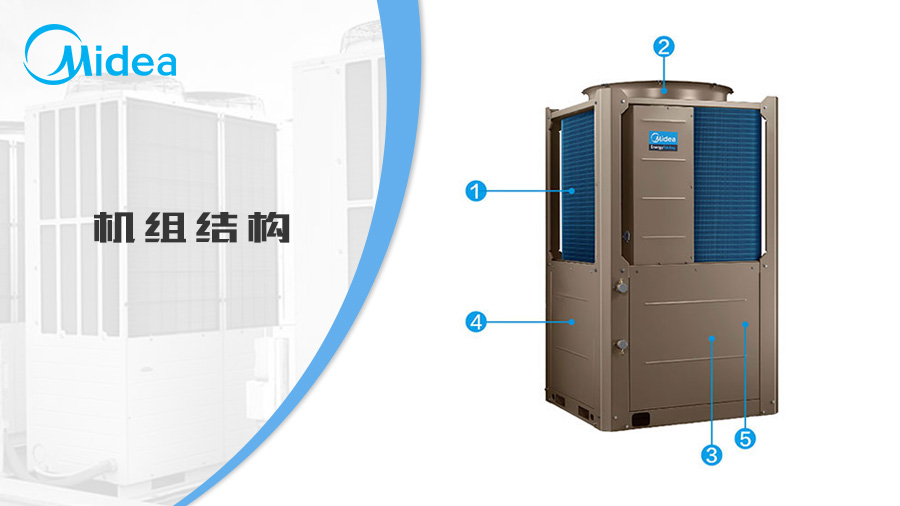

機組產品結構

• 四面回風換熱器：采用高效四面回風換熱器，大幅提升換熱面積和效率，縮小了整機尺寸和重量；且回風均勻不易結霜；在化霜時，也可更快完成化霜，提高機組制熱效率
• 風機、電機：采用大風量、低噪音風機及大扭矩、高效率電機，高效低噪
• 電控安裝：三菱壓縮機，性能可靠，可在低溫工況下持續穩定制熱
• 高效水側換熱器：10匹以上機型（不包含10匹）采用殼管換熱器，具有換熱能力強、水阻小、不易結垢、不易凍裂的優點
• 壓縮機：壓縮機采用噴液冷卻準二級壓縮技術，大幅提升低溫下制熱能力和出水溫度，更加持久耐用

噴液冷卻壓縮技術

• 烈焰系列機組采用先進的噴液冷卻準二級壓縮技術，直接向壓縮機中間渦盤補充氣液制冷劑，有效抑制低溫下排氣溫度過高，實現大壓縮比運行
• 可大幅提升低溫下的制熱能力，提高出水溫度
• 即使在-26℃嚴寒條件下，依然保持穩定的熱量供應

二級水泵控制

• 機組的水泵采用多級控制技術，一次側循環水泵隨機器開停，二次側末端循環水泵可自由設置開停時間，較原有單級水泵控制更加經濟節能，減少不必要的熱量損失
• *該技術點僅適用于DNL-E880/NSN1-H、DNL-E1550NSN1-H1機型

自學習除霜技術

• 根據環境溫度，濕度，結霜的速度等因素，自動判定是否需要除霜
• 減少能力衰減，減少化霜次數，降低水溫波動，提高安裝可靠性

低溫大渦旋烈焰系列

低溫大渦旋空氣源熱泵機組具有十分寬廣的適用范圍，可在-20-48℃室外溫度下穩定運行，較常規低溫大渦旋機組擴大近20%的運行范圍，滿足中國絕大部分區域的制冷制熱的需求。

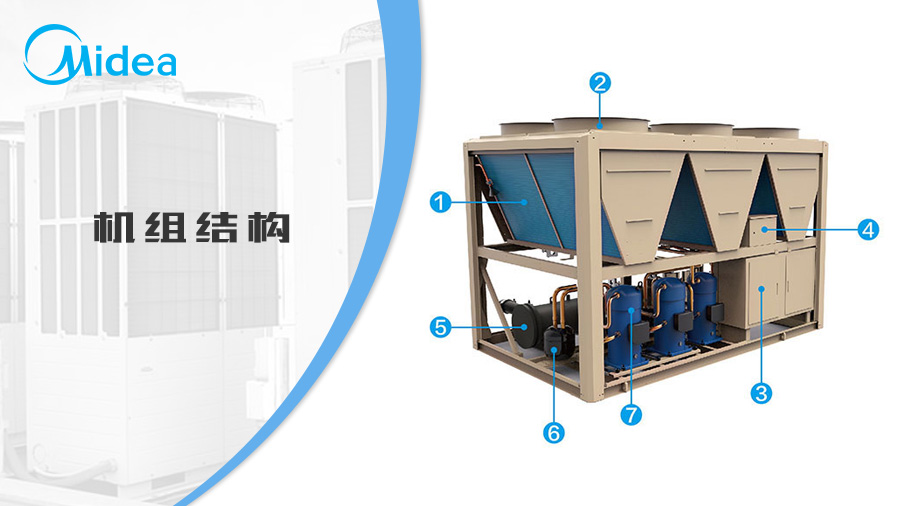

機組產品結構

• V型換熱器：采用V型回風換熱器設計，使氣流分布更均勻，換熱更充分。風機、電機：采用大風量、低噪音風機及大扭矩、高效率電機，高效低噪
• 風機、電機：采用大風量、低噪音風機及大扭矩、高效率電機，高效低噪
• 電控安裝：電控安裝采用名優元件，質量有保證；同時電控盒為正面設置，安裝快捷、維護方便
• 自帶觸摸屏：7寸寬大彩色觸摸屏，中文顯示，人機交互更友好
• 水側換熱器：新型折流殼管式蒸發器，效率提升約10%
• 氣液分離器：采用高效氣液分離器，保證安裝運行可靠
• 壓縮機：名優壓縮機，大容量、高效率，持久耐用

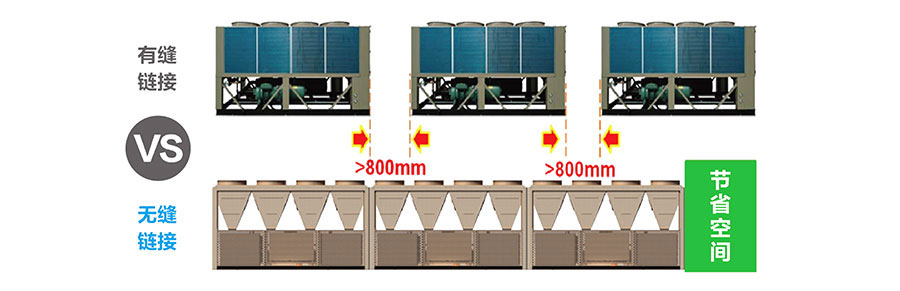

無縫拼接

• 美的烈焰系列空氣源熱泵機組采用模塊化結構設計，可選多種模塊靈活組合讓增容更方便
• 采用“V”模塊化結構設計，多個模塊間可無縫拼接，節省安裝空間

可視化控制安裝

• 美的專供低溫大渦旋熱泵控制安裝的用戶界面友好，操作快捷方便，適用于單臺或多臺設備的穩定運行
• 人機界面友好，采用7寸全觸摸顯示屏，運行參數與實時故障顯示直觀
• 提供本地、遠程、網絡(luò )三種操作方式，可實現自帶溫度傳感器
• 自主設置岀水控制溫度，負荷智能控制，自帶多機聯控，智能除霜，智能低溫控制等功能

規格參數

變頻烈焰系列

• 型號：DN-VE380/NSN1-H / DN-VE750/NSN1-H
• 額定制熱量：36.5(10.95~38) / 73.5(22.05~73.5)kW
• IPLV(H)：3.1
• 水流量：6.28~12.64m3/h
• 電源：380V 3N~50Hz

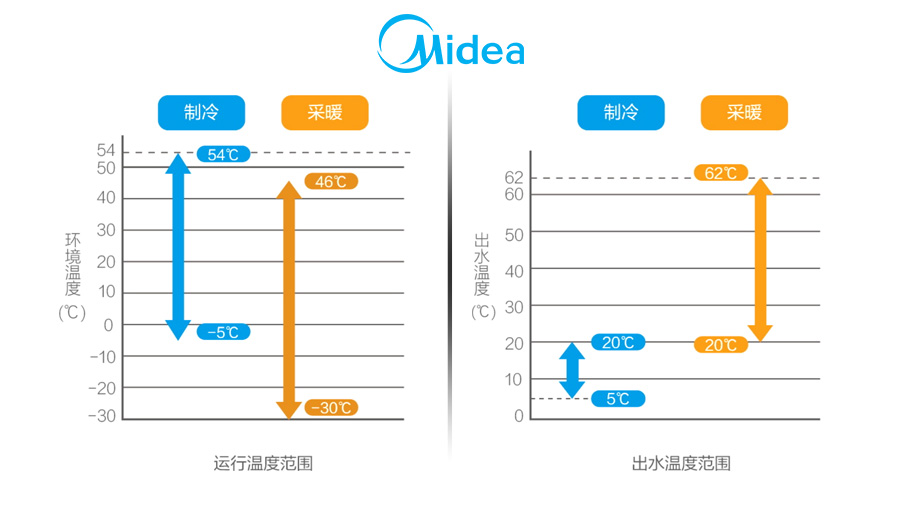

• 運行環境溫度范圍：-30~46℃
• 制熱出水溫度范圍：20~62℃
• 制冷劑：R410a
• 外形尺寸（寬x高x深）：1025x985x1795 / 1995x960x1780mm
• 凈重量：320 / 565kg
• 運行重量：325 / 598kg

定頻烈焰系列

• 型號：DN-Y310/NSN1-H~DNL-E1550/NSN1-H1
• 額定制熱量：31~155kW
• 額定制冷量：18.50~1420.00kW
• IPLV(H)：2.60~2.98
• IPLV(C)：3.70 / 3.70
• 水流量：5.3~24.4m3/h
• 電源：380V 3N~50Hz
• 制冷劑：R410a
• 外形尺寸（寬x高x深）：1025x985x1795~2200x1120x2320mm
• 凈重量：320~975kg
• 運行重量：330~1045kg

低溫大渦旋系列

• 型號：DNL-3300/NSN1-R / DNL-4400/NSN1-R
• 額定制熱量：330~440kW
• IPLV(H)：2.71 / 2.60
• IPLV(C)：3.70 / 3.71
• 水流量：56.8~75.7m3/h
• 電源：380V 3N~50Hz
• 制冷劑：R410a
• 外形尺寸（寬x高x深）：3530x2300x2500~4700x2300x2500mm
• 凈重量：2900 / 3870kg
• 運行重量：3000 / 3990kg
